ПРОИЗВОДСТВО ВАЛКОВЫХ ДРОБИЛОК С ГЛАДКИМИ И РИФЛЕНЫМИ ВАЛКАМИ

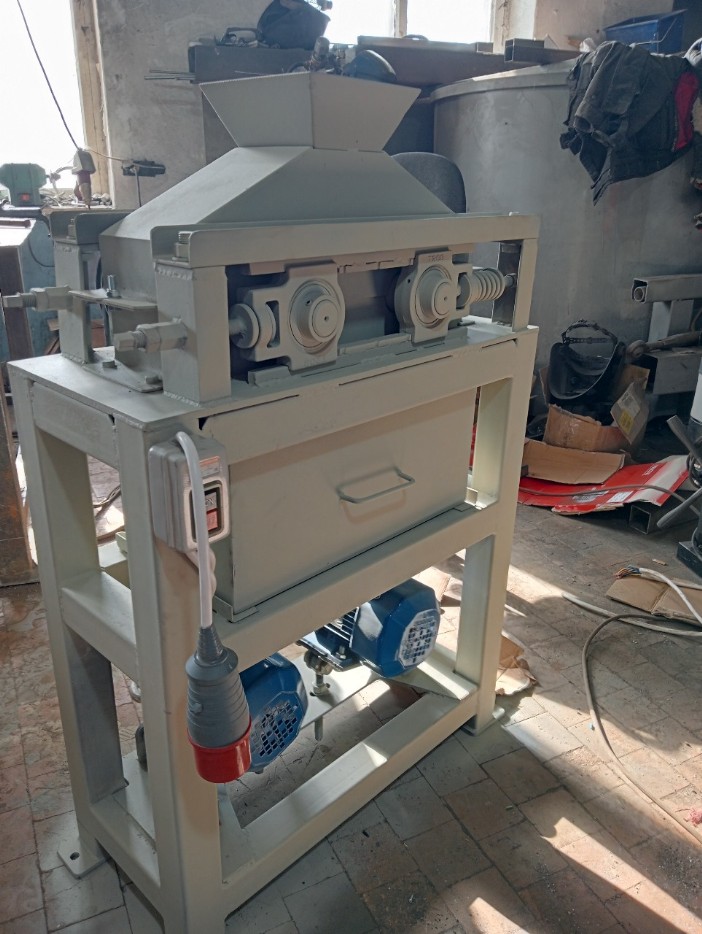

Валковая дробилка с гладкими валками предназначенна для тонкого измельчения нерудных материалов средней и низкой прочности (до 25МПа).

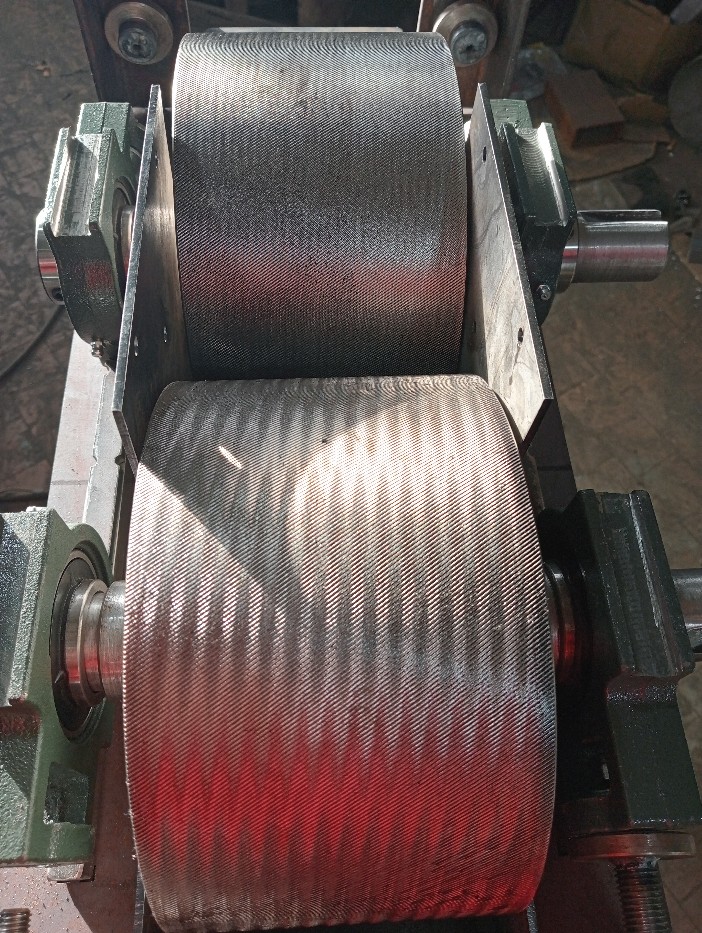

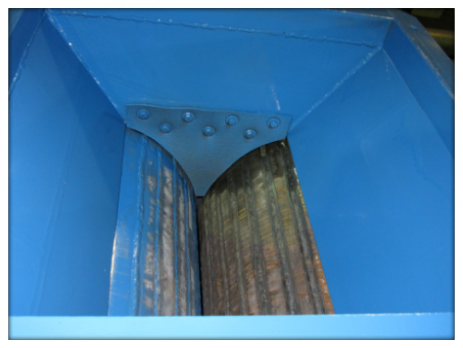

Валковая дробилка с рифлеными валками предназначенна для средней прочности материалов (до 100-120 МПа) и среднего дробления, измельчения материалов.
Для повышения производительности, производятся спаренные валковые дробилки.
ПРИМЕНЕНИЕ ВАЛКОВОЙ ДРОБИЛКИ
В процессе производства строительных материалов, дробление торфа, мрамора, шлака, соль, гипс, мел, угля, мергеля и т.д. pacпpoстранены двухвалковые дробилки.
Двухвалковые дробилки могут также использоваться для измельчения влажных и вязких материалов (таких например как, глина, с установкой специальных скребков отналипания на валки дробилки).
По техническому заданию заказчика возможны изменения в характеристиках и конструкции валковой дробилки.
Двухвалковая дробилка с гладкими валками применяется преимущественно для вторичного дробления нерудных строительных материалов средней и низкой прочности (до 15 МПа (150 кгс/см2). Дробилку можно использовать для тонкого измельчения мела, мергеля, угля, глинистого сланца, а также для измельчения (с одновременным раздавливанием) вязких и влажных материалов, например глин.
Не рекомендуется использовать данную дробилку для измельчения труднодробимых, радиоактивных и взрывоопасных материалов.
Валковая дробилка может быть использована как автономно работающая дробильная машина, так и в составе установки или технологической линии производства.
Валковая дробилка может быть установлена на опорных площадках, стойках или закладных м/к фундаментов.

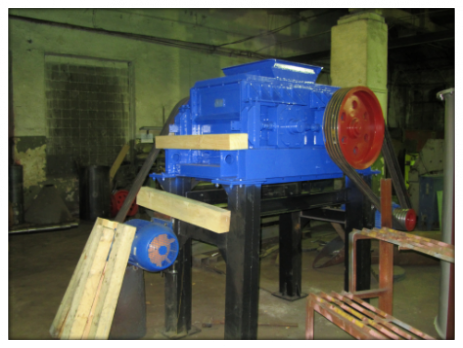

Привод валков дробилки осуществляется от электродвигателей посредством ременных передач. Валки дробилки крепятся в подшипниковых опорах, установленных на раме в направляющих. Регулировка зазора валков дробилки осуществляется при помощи ограничителя хода, узла регулировки и предохранительного башмака. На торцевых съемных стенках смонтированы регулируемые чистящие ножи. Электродвигатели валковой дробилки установлены на опорных стойках. Подача исходного материала в валковую дробилку производится в загрузочную воронку, смонтированную на крышке. В нижней части рамы дробилки крепится разгрузочное устройство через которое осуществляется разгрузка материала в транспортную тару или на транспортную систему. Ременные передачи ограждены кожухами.
При попадании недробимого материала (прочность свыше 15 МПа) в предохранительном башмаке срезает пластину и конечным выключателем прекращается подача электричества к двигателям.
Исходный материал подается в загрузочную воронку валковой дробилки и под собственным весом перемещается в зону вращения валков. Куски материала, попадая в камеру измельчения, захватываются и измельчаются валками за счет сжатия и частично истирания. Измельченный материал просыпается в зазор между валками в разгрузочное устройство.
Подача материала в загрузочную воронку валковой дробилки должна осуществляться при помощи питателя и пересыпного устройства закрытого типа, закрепленного на крышке дробилки.
Под разгрузочным устройством должен быть установлен ленточный транспортер с шириной ленты 650-800 мм или транспортная тара. Разгрузка материала происходит непрерывно.
ХАРАКТЕРИСТИКИ СЕРИЙНО ПРОИЗВОДИМЫХ ВАЛКОВЫХ ДРОБИЛОК С ГЛАДКИМИ ВАЛКАМИ
ПАРАМЕТРЫ ДРОБИЛКИ ДВУХВАЛКОВОЙ С ГЛАДКИМИ ВАЛКАМИ ДВГ-2/500 | ЗНАЧЕНИЯ |
производительность м3/ч* | до 0,5 |
MAX размер загружаемого материала, мм | 25 |
выходящая фракция dк, мм | 0 - 3 |
частота вращения валков, об/мин | 634/610 |
диаметр валков, мм | 219 |
длина валков (активная), мм | 250 |
регулируемый зазор, мм | 0 - 15 |
мощность электродвигателя, кВт | 1,1х2 |
масса, кг | 200 |
цена, руб., с НДС | 170 000,00 |
ПАРАМЕТРЫ ДРОБИЛКИ ДВУХВАЛКОВОЙ С ГЛАДКИМИ ВАЛКАМИ ДВг - 500м | ЗНАЧЕНИЯ |
производительность м3/ч* для каменистых пород для глинистых пород | 18 - 30 25 - 40 |
степень измельчения для каменистых пород для глинистых пород | 3 - 6 8 - 12 |
MAX размер загружаемого материала, мм для каменистых пород для глинистых пород | 55 100 |
выходящая фракция dк, мм | -8 - -15 |
частота вращения валков, об/мин | 300 |
диаметр валков, мм | 500 |
длина валков (активная), мм | 520 |
регулируемый зазор, мм | 3 - 5 |
мощность электродвигателя, кВт | 2шт. 15/18.5 |
масса, кг | 3380 |
цена, руб., с НДС | по запросу |
ПАРАМЕТРЫ ДРОБИЛКИ ДВУХВАЛКОВОЙ С ГЛАДКИМИ ВАЛКАМИ ДВГ-2/500 | ЗНАЧЕНИЯ |
производительность м3/ч* для каменистых пород для глинистых пород | 8.5 - 12.8 11.3 - 16.6 |
степень измельчения для каменистых пород для глинистых пород | 3 - 15 8 - 12 |
MAX размер загружаемого материала, мм для каменистых пород для глинистых пород | 25 50 |
выходящая фракция dк, мм | 1.5 - 8 |
частота вращения валков, об/мин | 634/610 |
диаметр валков, мм | 500 |
длина валков (активная), мм | 500 |
регулируемый зазор, мм | 1 - 5 |
мощность электродвигателя, кВт | 11х2 |
масса, кг | 2700 |
цена, руб., с НДС | по запросу |
ХАРАКТЕРИСТИКИ СЕРИЙНО ПРОИЗВОДИМЫХ ВАЛКОВЫХ ДРОБИЛОК С РИФЛЕНЫМИ ВАЛКАМИ:
ПАРАМЕТР дробилка ДВР-2/500S | ЗНАЧЕНИЕ |
Расчетная производительность, м3/ч: (μ = 0,1 ÷ 0,2) | 20 ÷ 75 |
Максимальный размер загружаемого материала, мм: | 350 |
Выходящая фракция dk, мм | -20 ÷ -60 |
Частота вращения валков, об/мин | 381; 362 |
Диаметр валков, активный мм | 530 |
Регулируемый зазор, мм | 10 ÷ 40 |
Электродвигатель: | 2х22 |
Масса, кг | 3120 |
ПАРАМЕТР дробилка ДВР-2/500 | ЗНАЧЕНИЕ |
Расчетная производительность, м3/ч: для каменистых пород (μ = 0,2 ÷ 0,3) для глинистых пород (μ = 0,5) | 18 ÷ 30 25 ÷ 40 |
Максимальный размер загружаемого материала, мм: для каменистых пород для глинистых пород (карьерной влажности) | 55 100 |
Степень измельчения: для каменистых пород для глинистых пород | 3 ÷ 6 8 ÷ 12 |
Выходящая фракция dk, мм | -8 ÷ -15 |
Частота вращения валков, об/мин | 300 |
Диаметр валков, активный мм | 520 |
Регулируемый зазор, мм | 5 ÷ 12 |
Электродвигатель: | 2х15; 18.5 |
Масса, кг | 3306 (3381) |
ГАБАРИТНЫЕ РАЗМЕРЫ ВАЛКОВЫХ ДРОБИЛОК С ГЛАДКИМИ И РИФЛЕНЫМИ ВАЛКАМИ

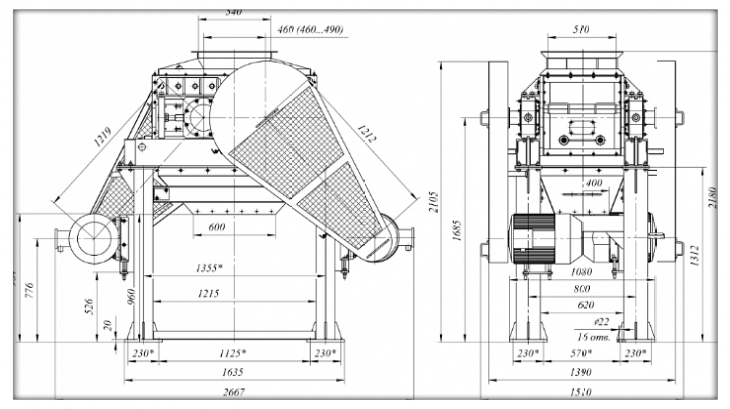

ДВР2S

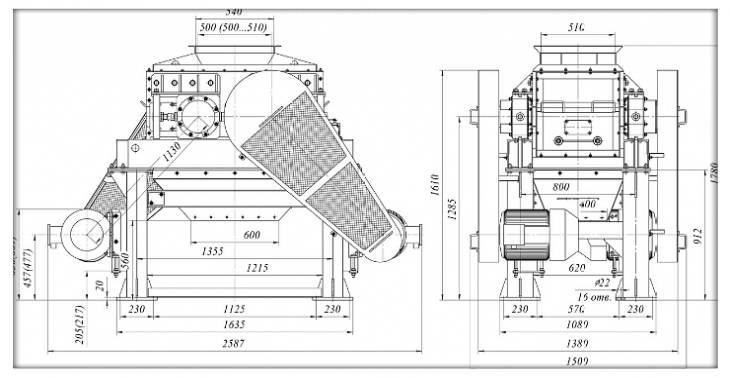

ДВГ 2/500

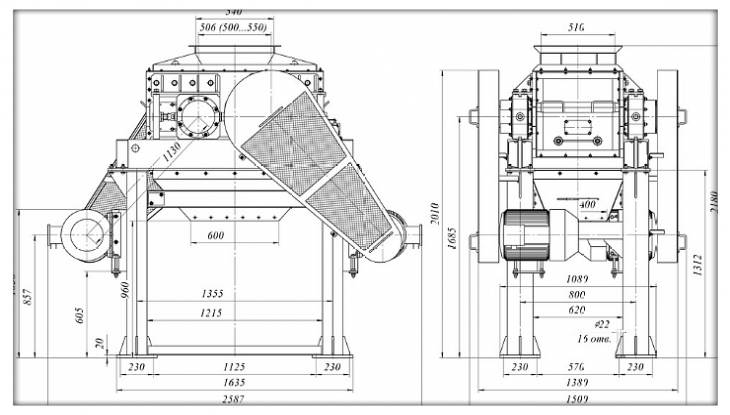

ДВР 2/500
